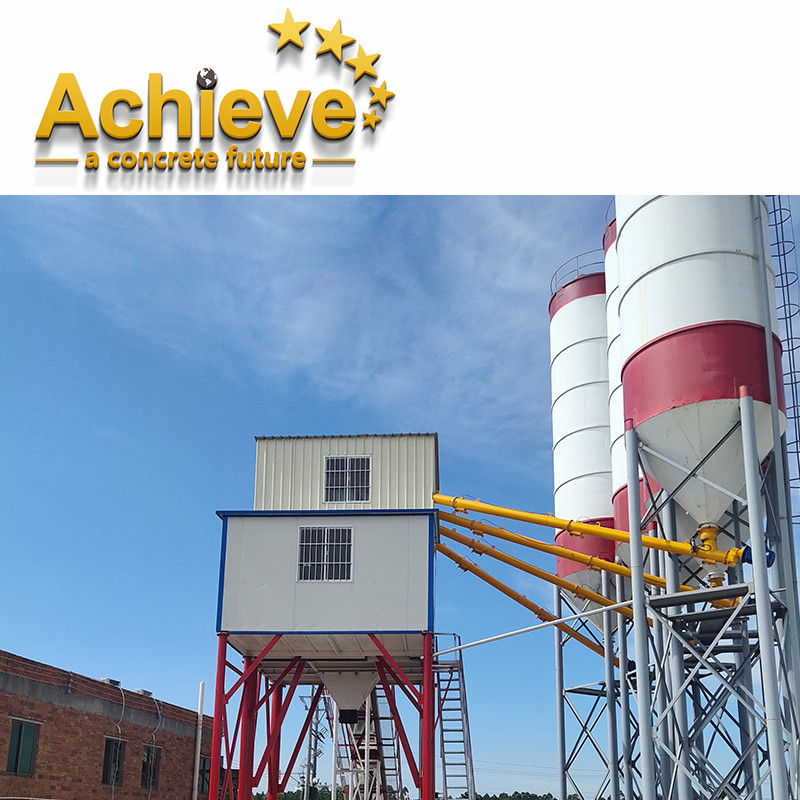

HZS60 concrete het Groeperen Installatie Stationaire Klaar Gemengde 60m3/H 3.8m

1. Model: js1000

2. type: Dubbele horizontale schacht

3. Het laden Capaciteit: 1600L

4. Lossingscapaciteit: 1250L.

5. Het leegmaken hoogte: 4m

6. Motormacht: 18.5×2

7. Het mengen van Blad, voeringsplaat: slijtvast materiaal

Systeemspecificaties:

1.Star typereductiemiddel js1000, Hoge transmissieefficiency, lage hitte, sterke betrouwbaarheid

2.Mixing blad en voerings de plaat wordt gemaakt door hoog chromium slijtvast gietijzer, Redelijk Hoekontwerp, goed het mengen zich effect, snelle snelheid, lange levensduur

3.The vier is het schachteind uitgerust met een volledig automatisch olie verzegelend systeem.

4, worden de lossingsdeur gecontroleerd door dubbele cilindercontrole, en kunnen, zonder lawaai manueel worden in werking gesteld.

5, het multi-contact systeem van de rololie zijn stabiel.

Het elektrocontrolesysteem bestaat uit computergastheer, monitor, kabinet, printer, communicatie kabel, wegend instrument, brugkader, enz.

1.Operation en beheer allen in één, gemakkelijk te werken.

2.The het groeperen het systeem wordt gecontroleerd door industriële integratie.

3.The de formule kan in Aantallen worden uitgedrukt, gemakkelijk voor gebruikersidentificatie en dozens recepten.

4.It heeft de functie van foutenanalyse en automatische opsporing.

5. bij gebrek aan automatische controle, kan het handbesturingssysteem de controle van de het mengen zich post, zoals ingrediënten nog voltooien, bewegen, die etc. lossen.

6, het sterke elektrische deel van het systeem zijn met alle accomodatie, wat van het zwakke huidige deel volledig gescheiden is, dat de anti-interference capaciteit van zwakke huidig verbetert en het sterke elektrische deel zeer vereenvoudigd maakt en het onderhoud geschikter is.

7, Uitgerust met het scherm vier controlesysteem.

Systeemspecificaties:

De belangrijkste die hardware in dit systeem wordt gebruikt keurt de producten van Schneider/van Siemens met geavanceerde eigenschappen, hoge betrouwbaarheid en mooie verschijning goed. De console keurt industrieel kabinet goed.

1, printer: EPSON

2, controleren 19“

3, hoofd elektrocomponent: Schneider/Siemens

Het gezamenlijke opheffende systeem keurt de Emmertransportband of riemtransportband goed.

1, luchtcilinder:

AKS-merk

gezamenlijk-weegt systeem

Het gezamenlijke wegende systeem bestaat uit: beensilo, rek, wegende vultrechter, gezamenlijke transportband, sensor, enz.

1, gezamenlijke bak

(1) capaciteit: 10m3×3

(2) lossingsdeur: 6sets

(3) luchtcilinder: 80×310

2, wegende vultrechter

(1) capaciteit: 1.2m3×3

(2) metend type: cumulatieve maatregel

(3) sensor: 2000kg×4

(4) het meten van nauwkeurigheid: ±1%

3, riemtransportband

(1) riemmodel: 800mm

(2) riemsnelheid: 1.6m/s

4, het rollen macht: 11kw

5, vibrator: 0.5KW*2

beschrijving:

het complex bakken bijeen te voegen door wiellader wordt geladen, zijn er drie bakken, heeft elke bak twee lossingsdeur om de meting die van ruw en fijn te bereiken. De wegende vultrechter is de drie posities inzake de riem, de gezamenlijke lossing aan de riem aan het meten door vier sensoren op de riem. De signalen door de vier sensoren worden verzonden worden verwerkt en verzonden naar de microcomputer in de belangrijkste controlekamer die.

cement-wegend systeem

het cement-wegend systeem bestaat uit: cement wegende vultrechter, pneumatische vleugelklep en sensor enz.

1, cement wegende vultrechter:

(1) capaciteit: 650L.

(2) het wegen schaal: 0~1000kg

(3) het wegen nauwkeurigheid: ±1%

2, sensor: 1000kg×3

3, pneumatische vleugelklep: DN300

beschrijving:

Het cement wegende apparaat wordt volledig verzegeld, en de wegende vultrechter wordt gemeten door 3 sensoren. De wegende vultrechterdeur keurt de typische pneumatische vleugelklep goed, die flexibel en strak verzegeld is.

l, sensor: Keminmerk

2, klep: het merk van Shanghai

poeder-wegend systeem

het poeder-wegend systeem bestaat uit wegende vultrechter, pneumatische vleugelklep en sensor.

1, poeder wegende vultrechter::

a) capaciteit: 600L

b) het wegen schaal: 0~880 kg

c) het wegen nauwkeurigheid: ±1%

2, sensor: 500kg×3

3, pneumatische vleugelklep: DN300

beschrijving:

Het poeder wegende systeem wordt gevuld met een volledig verzegelend apparaat, en de wegende vultrechter wordt gemeten door drie sensoren. De wegende vultrechterdeur keurt de typische pneumatische vleugelklep goed, die flexibel en strak verzegeld is.

1, sensor: qingdaomerk

2, vleugelklep: kangwei van Shanghai

Bestaat het water wegende systeem uit: watertank (klant), waterpomp, water wegende vultrechter, pneumatische vleugelklep, etc….

1, watervoorzieningspomp: 3kW

2, de pomp van de waterinjectie: 3kW

3, het wegen schaal: 400L

4, sensor: 500kg×3

5, pneumatische vleugelklep: DN200

6, het wegen nauwkeurigheid: ±1%

beschrijving:

Onder de controle van het controlesysteem, zal de pomp in de water wegende vultrechter worden gepompt, en de pomp zal ophouden wanneer de sensor aan de vooraf ingestelde waarde wordt gemeten. Wanneer het water wordt gelost, wordt de pneumatische vleugelklep geopend, is de lossingspomp begonnen, en de pomp wordt gepompt in de mixer.

1, sensor:

Keminmerk

2, waterpomp

Het merk van Shandongzibo

4, vleugelklep: Het merk van Hunan

Het toevoegsel wegende systeem bestaat uit: toevoegsel

opslagdoos, toevoegsel, pneumatische toevoegselpomp,

vleugelklep, sensor etc.

1, het wegen nauwkeurigheid: ±1%

4, sensor: 100kg×1

5, pneumatische vleugelklep: DN80×1

beschrijving:

Met de controle van het controlesysteem, pompte de toevoegselpomp uit het toevoegsel, en de pompeinden wanneer de sensor aan de vooraf ingestelde waarde wordt gemeten. De pneumatische vleugelklep wordt geopend wanneer het leegmaken, zodat het toevoegsel aan de water wegende vultrechter en de stromen in de mixer met het water stroomt. Tegelijkertijd, blijft de waterpomp aan het doorgevende toevoegsel werken, bewegend, voor het geval dat het toevoegsel wordt gestort, de pomp wordt gecontroleerd door de microcomputer.

1, toevoegselpomp:

Het merk van Shandongzibo

2, sensor:

Het merk van Shandongqingdao

3, vleugelklep: kangwei van Shanghai

Het pneumatische systeem bestaat uit luchtcompressor, cilinder, solenoïdeklep en het element van de gaskring.

1, luchtcompressor: 7,5 KW

2, luchttank: garantie één jaar, 0.1m+0.6 m3

beschrijving:

1, controleert de lossingsdeur.

2, controleren de vleugelklep.

3, controleren de gebroken boog van de cementsilo.

4, controleren de mixer dubbele deur.

1, Luchtcilinder:

AKS

2, solenoïdeklep:

YIHUA-merk

3, luchtbehandeling

Jiangsumerk

4, luchtcompressor:

Fujianmerk

De transportband, het poeder en poeder het toevoegselschroeftransportband van de cementschroef.

(1) model: Φ219

(2) aantal: 2 reeksen

(3) leveringscapaciteit: 65t/h

(4) motormacht: 11 kW

beschrijving:

1, poeder het vervoeren keurt het gehele verzegelende apparaat goed. De zachte verbinding tussen de afzet en de metende emmer beïnvloedt niet de metingsnauwkeurigheid.

2, de het voeden haven zijn universeel kogelgewricht, regelbare Hoekafwijking en het goede verzegelen. Het spiraalvormige blad heeft kleine ontruiming en hoge transmissieefficiency.

1)capaciteit: 100T*2

beschrijving: De bovenkant van de poederbak is uitgerust met een stofcollector, die de ladingsdruk van de poederbak vermindert en het stof verhindert de lucht te vervuilen. Het gebroken boogapparaat is geïnstalleerd die in de kegel, met het het systeem en de controlesysteem wordt gecombineerd van de gasweg, dat de boog van het cement in realtime kan automatisch breken, en ook de boog kan manueel breken.

Om die vervoerskosten, de poedersilo gewoonlijk te besparen door klanten zelf wordt gemaakt.

Het maakte gewoonlijk op de plaats.

De controlekamer is ruim en helder.
